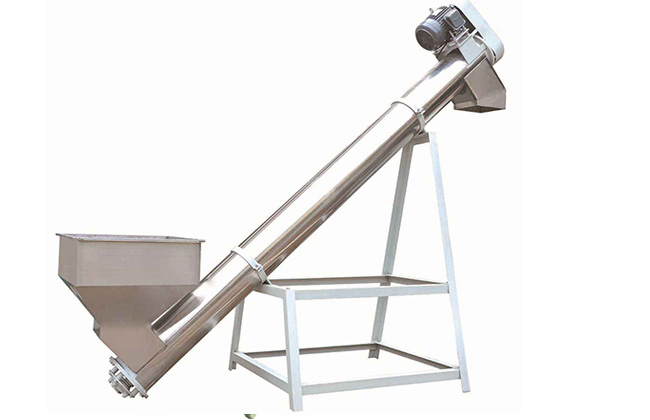

大倾角螺旋输送机搭配筛分、除尘设备
大倾角螺旋输送机主要用于0°-60°大角度输送粉末、颗粒及小块状物料，因此可以节约占地面积、密封性好、无粉尘污染、操作维修方便。

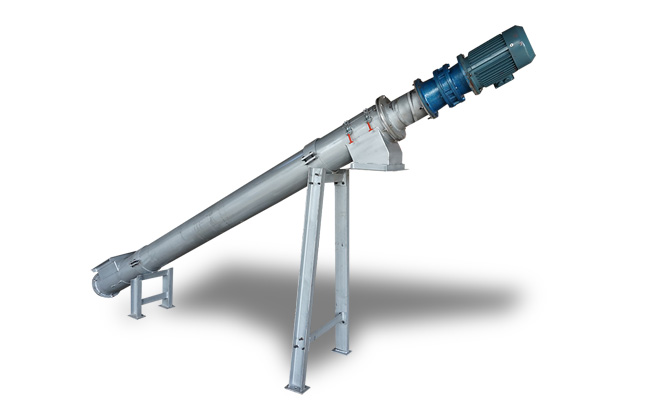

有轴圆管式螺旋输送机倾斜角度可达45°左右，无轴管式螺旋输送机倾斜角度大概在30°左右。
有轴u型螺旋输送机和无轴u型螺旋输送机倾斜角度在20°-30°左右，螺旋输送机角度越大，同等转速比和型号的螺旋输送机，输送量就会减弱。
1、0°-90°范围内输送物料，解决普通输送机在大角度输送时的难题。
2、可直接与其配套的设备联接固定,不需要地基基础,充分利用空间。
3、输送量可达458立方/时，垂直提升高度可达8米，水平输送距离可达60米。
4、具有良好的密封性，无粉尘和污染泄漏现象，即不浪费物料又创造了良好的工作环境。
大倾角螺旋输送机工作原理
在大倾角螺旋输送机中，物料的输送过程是靠物料从高速螺旋轴中获得的离心力和因此对槽壁所发生的摩擦力而向上运移的。当螺旋高速旋转时，螺旋面上的物料依靠本身的惯性，而沿螺旋面开始滑移，并且逐渐加速，如果能够克服对螺旋面的摩擦，则物料颗粒将在离心力作用下向槽壁移动，从而使作用于槽壁的压力增加，进而对槽壁发生较大的摩擦力，由于该摩擦力作用的结果，使靠近槽壁处的物料颗粒减速，并与螺旋间发生相对运动，使这部分物料不随螺旋转动而沿槽壁向上运移。在离心力的作用下，物料颗粒均被抛向输送管壁，形成一密集层，并搅动着向前移动。所以，大倾角螺旋输送机属于高速螺旋输送机。物料开始出现垂直向上运移，但尚未出现相对速度的螺旋最低转数，即为临界转速，要想完成物料的大倾角输送，螺旋的转数必须要跨越临界转速。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直径（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距（mm） | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 输送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
| 物料名称 | 煤粉 | 水泥 | 生料 | 碎石音 | 石灰 |
| 物料松散密度 | 0.6 | 1.25 | 1.1 | 1.3 | 0.9 |
| 填充系数φ | 0.4 | 0.28~0.33 | 0.28~0.33 | 0.25~0.3 | 0.35~0.4 |
| 物料阻力系数ω | 1.2 | 2.2 | 1.8 | 2.5 |
大倾角螺旋输送机的功率和物料的输送高度、质量、倾斜角度等因素有关，因此螺旋输送机的驱动功率是物料运动时候所需的功率、空载时的功率和倾斜功率之和，在相同的输送量下，输送功率一般是水平螺旋输送机的1.8-3倍。
| 倾斜角β | o° | ≤15° | ≤20° | ≤30° | ≤40° | ≤45° | ≤50° | ≤60° | ≤70° | ≤80° | ≤90° |
| 倾角系数C | 1.0 | 0.9 | 0.8 | 0.7 | 0.65 | 0.70 | 0.67 | 0.60 | 0.53 | 0.47 | 0.40 |
当大倾角螺旋输送机倾角系数变大时，物料的填充系数会缩小，螺旋输送机的输送能力也相应的减小。
型号分类
①有轴：从内部构造来说，有轴大倾角螺旋输送机内部的螺旋叶片中是有一根中心轴的，这根中心轴可以帮助输送机提升效率且防止物料堆积滑落。其适用于散状物料的输送。
②无轴：无轴大倾角螺旋输送机与有轴的恰恰相反，内部螺旋叶片采用无轴，更适合来输送粘性大、容易环绕纠缠的物料，这是有轴输送机做不到的。
产品材质
①不锈钢材质：不锈钢材质也可分为304、310、310L、316、316L多种型号（所有的机型都可以采用不锈钢材质，但是当输送距离长时，表面积增大，打磨难度增加，一般会选择喷砂，从视觉上就不会像常见的不锈钢那样光亮，但质量不会有影响）
②碳钢材质：碳钢材质则是大倾角螺旋输送机经常使用的一种材质，这种材质成本较低，也可以实现物料的正常输送。

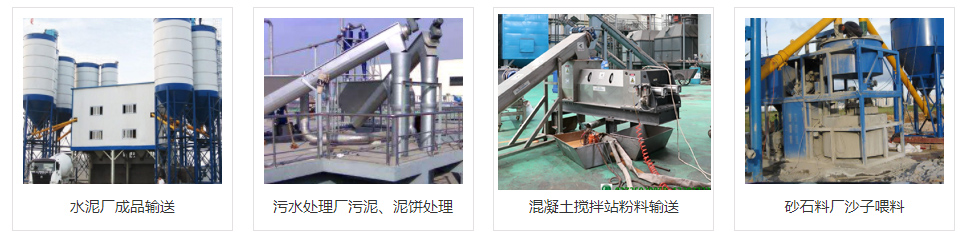

可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m³的各种散状物料。对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的材质。

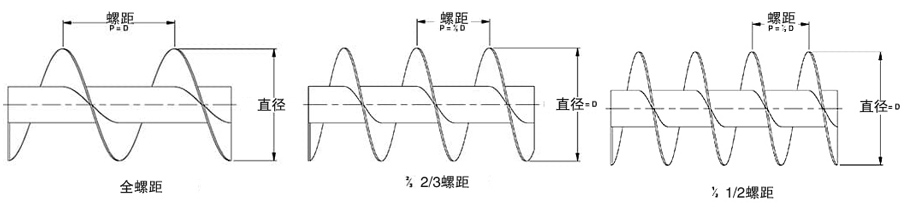

1、倾斜10°：在高达10°的倾斜度上，输送效率的损失最小。带有U型槽和全螺距螺杆的螺旋输送机对于大多数应用来说已足够。可以通过增加螺旋输送机的速度，增加螺旋输送机的直径或减小螺旋桨的螺距来克服效率的损失。
2、倾斜10-20°–倾斜20°以下：输送效率的损失通常在10到40％之间。带有U型槽和2/3螺距螺旋的螺旋输送机足以满足大多数应用的需求。效率的损失也可以通过增加螺旋输送机的速度或直径来克服。需要额外的功率来克服重力和松散的物料掉落。

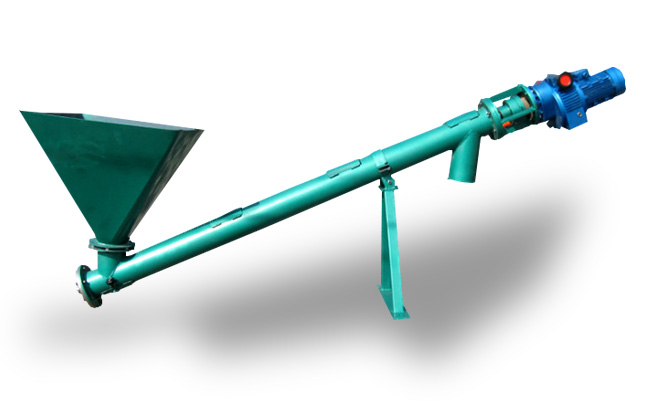

3、20-30°之间的倾斜度：在高达30 度的倾斜度上，输送效率的损失通常在 10%到70% 之间。对于大多数应用，建议使用带有管状外壳和变径螺杆（1/2 或2/3）的螺旋输送机。效率损失也可以通过提高螺旋输送机的速度或直径来克服。需要额外的功率来克服重力和松散的物料掉落。
4、30-45°之间的倾斜度：在高达 45 度的倾斜度上，输送效率的损失通常在 30%到90% 之间。对于大多数应用，建议使用带有管状外壳和变径螺杆（1/2 或2/3）和更大直径的螺旋输送机。还需要提高大倾角螺旋输送机的速度。需要额外的功率来克服重力和松散的物料掉落。
大汉机械公司专注大倾角螺旋输送机已经跨越十余年，累计生产了上万台输送设备，服务了众多厂家，每台大倾角螺旋输送机都符合产品认证标准，产品从研发原材料采购生产销售等四道程序都严格把控，所有设备在保证质量的基础上，让利给客户，完善的售前、售中、售后服务让客户买的放心，用的安心。
保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。
质量保证期结束后，我厂将继续免费提供售后服务，不限年份终身服务，仅收取零部件成本费，免收人工费，免收维修费。
